Regulator opuštenosti kamiona: Vrste, funkcije i Vodič za održavanje

Što uređaj za podešavanje opuštenosti kamiona zapravo radi

Kamion regulator labavosti je mehanička veza između potisne šipke komore zračne kočnice i bregaste osovine kočnice. Kada vozač aktivira kočnice, komprimirani zrak gura polugu prema van, a regulator opuštenosti pretvara tu linearnu silu u rotacijski moment koji okreće S-bregu, tjerajući kočione papuče na bubanj. Bez ispravnog regulatora labavosti, hod kočione komore je uzalud - papuče nikada u potpunosti ne dodiruju bubanj, zaustavni put se povećava, a vozilo može pasti na pregledu na licu mjesta.

Izraz "labavost" odnosi se na mali razmak koji mora postojati između kočione obloge i bubnja kada se kočnice otpuste. Kako se obloge troše, taj zazor raste. Posao regulatora labavosti — bilo da ga ručno radi tehničar ili automatski internim mehanizmom — je da zadrži taj razmak unutar specifikacije tako da je puna sila kočenja dostupna svaki put kada se papučica spusti.

Zakonski zahtijevani maksimalni hod kočne komore u Sjevernoj Americi prema propisima FMCSA definiran je veličinom komore — za komoru tipa 30 ta je granica 2 inča (51 mm). Ako ga prekoračite, vozilo se povlači iz upotrebe. Regulator labavosti koji nije podešen, zaplijenjen ili istrošen jedan je od najčešćih razloga zašto komercijalni kamioni ne prolaze preglede na cesti razine I.

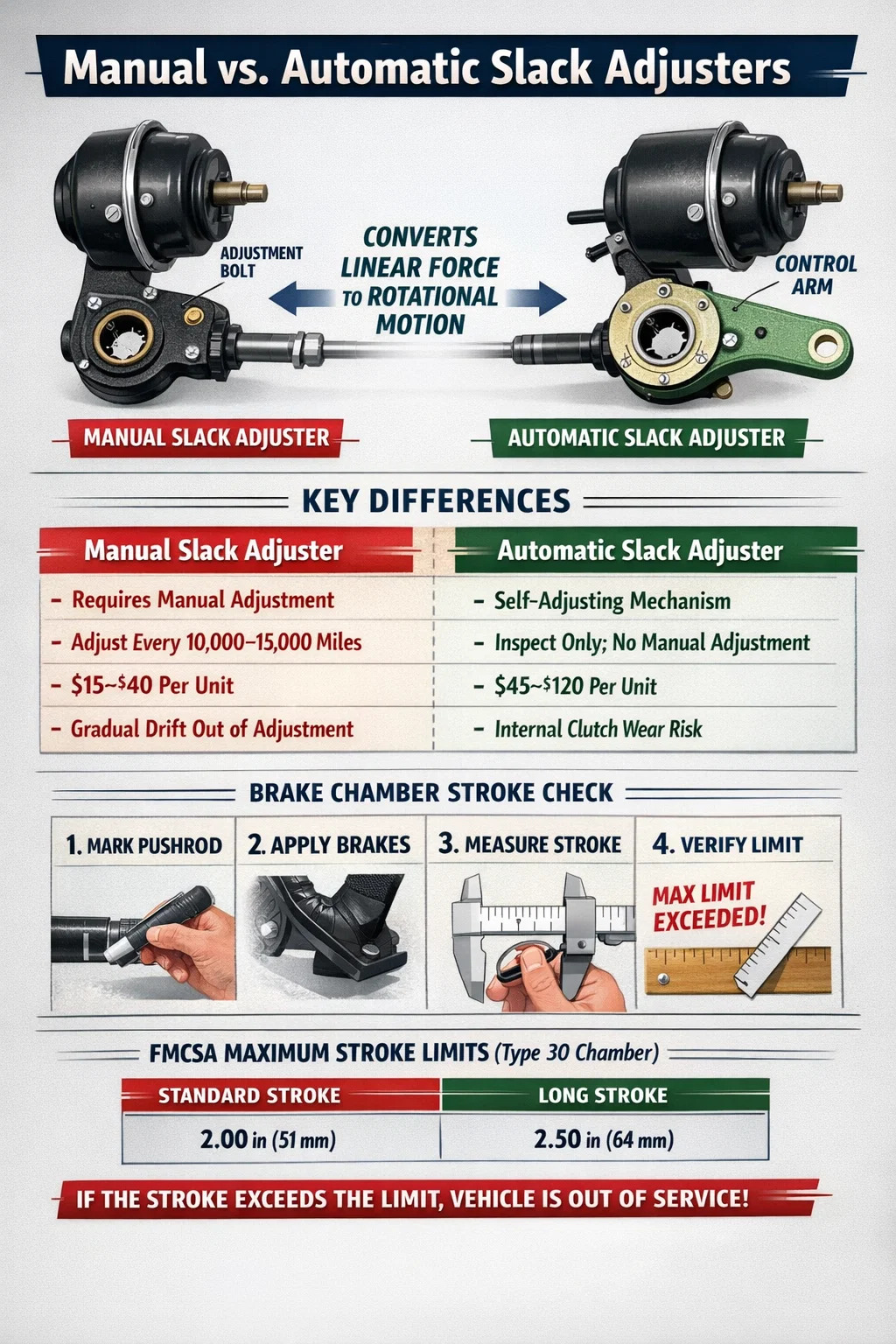

Ručni naspram automatskih regulatora opuštenosti: temeljne razlike

Na komercijalnim kamionima danas se koriste dvije glavne kategorije uređaja za podešavanje opuštenosti: ručni regulatori opuštenosti i automatski regulatori opuštenosti (ASA). Svaki ima različito načelo rada, zahtjeve za održavanjem i regulatornu povijest.

Ručni regulatori opuštenosti

Ručni regulatori labavosti zahtijevaju da tehničar fizički okrene vijak za podešavanje - obično šesterokutni priključak od 9/16 inča - kako bi zakrenuo pužni zupčanik unutar tijela regulatora i promijenio položaj bregastog vratila kočnice. Ne postoji mehanizam samoispravljanja. Ako se vozač ili tim za održavanje voznog parka ne pridržava planiranog intervala pregleda, prilagodba izlazi iz specifikacije kako se obloga troši. U operacijama s velikom kilometražom, to se može dogoditi unutar jednog tjedna servisa.

Ručne jedinice su jednostavnije za proizvodnju i jeftinije po osovini. Ostaju u službi na starijim prikolicama i nekoj specijaliziranoj opremi, ali Propisi FMCSA zahtijevaju automatske regulatore opuštenosti na svim novoproizvedenim vozilima sa zračnim kočnicama od 20. listopada 1994. , što znači da većina aktivne flote nosi ASA više od 30 godina.

Automatski regulatori opuštenosti

Automatski regulator labavosti koristi unutarnji jednosmjerni mehanizam kvačila, pužni zupčanik i upravljačku ručicu koja osjeća stvarni hod komore tijekom svake primjene kočnice. Kada hod prijeđe postavljeni prag, unutarnja papučica postupno okreće pužni zupčanik, pomičući bregasto vratilo naprijed i smanjujući razmak između obloge i bubnja. To se događa kontinuirano i automatski tijekom normalnog rada, bez ikakvih intervencija tehničara.

Kritična točka koju mnogi vozači pogrešno razumiju: ASA ne eliminira potrebu za pregledom. Uklanja potrebu za rutinskim ručnim podešavanjem. Ako se ASA stalno ponovno podešava i još uvijek ne može održavati hod unutar granica, to je simptom istrošene obloge, zaglavljene čahure bregaste osovine, napuknutog bubnja kočnice ili neispravnog regulatora — a ne znak da tehničar jednostavno treba ponovno okrenuti vijak za podešavanje.

Kako provjeriti podešavanje regulatora opuštenosti: Metoda hoda potisne šipke

Standardna metoda za provjeru podešavanja regulatora labavosti je mjerenje primijenjenog hoda kočione komore. To ne zahtijeva uklanjanje bilo kakvih komponenti — to je postupak mjerenja koji može izvesti svaki kvalificirani tehničar ili vozač s osnovnim alatima.

1. Pričvrstite kotače i otpustite parkirnu kočnicu.
2. Kredom ili olovkom označite potisnu šipku na prednjoj strani kočione komore.
3. Neka pomoćnik primijeni pritisak radne kočnice od približno 90 psi (ili upotrijebite alat za aktiviranje kočnice).
4. Izmjerite udaljenost koju je potisna šipka prešla od izvorne oznake do primijenjenog položaja.
5. Usporedite mjerenje s FMCSA tablicom ograničenja hoda za određenu vrstu i veličinu komore.
6. Otpustite kočnice i potvrdite da se potisna poluga u potpunosti uvukla. Potisna šipka koja se ne uvlači do kraja ukazuje na vučnu kočnicu ili zaglavljenu povratnu oprugu — zaseban, ali jednako ozbiljan problem.

Granice hoda uobičajenog tipa komore za referencu:

Prije usporedbe mjerenja uvijek identificirajte tip komore otisnut na tijelu komore. Korištenje pogrešne referentne granice uobičajena je i skupa pogreška tijekom pregleda prije putovanja.

Kako ručno ispravno podesiti olabavljenost

Ručno podešavanje se primarno odnosi na vozila s ručnim regulatorom opuštenosti i na ponovno postavljanje početnog podešavanja nakon ugradnje novog automatskog regulatora opuštenosti. To nije - i to se ne može dovoljno jasno izraziti - korak rutinskog održavanja za ASA koji je već u uporabi. Opetovano ručno podešavanje ASA u radu prikriva temeljni problem i predstavlja kršenje ispravne prakse održavanja kočnica.

Postupak podešavanja za ručne regulatore opuštenosti

1. Otpustite parkirnu kočnicu i čvrsto pričvrstite kotače.
2. Pronađite vijak za podešavanje na tijelu regulatora labavosti. Na većini sjevernoameričkih dizajna, okrenut je prema van motora radi pristupačnosti.
3. Lagano odstupite od podešavanja okretanjem vijka u smjeru suprotnom od kazaljke na satu (otpuštanjem) kako biste potvrdili da pužni zupčanik nije zaglavljen.
4. Okrenite vijak za podešavanje u smjeru kazaljke na satu kako biste pomaknuli kočione papuče prema bubnju dok ne osjetite otpor — papuče sada dodiruju bubanj.
5. Odvijte vijak za jednu četvrtinu do pola okreta u smjeru suprotnom od kazaljke na satu kako biste stvorili ispravan razmak. Kotač bi se trebao slobodno okretati rukom uz lagani otpor.
6. Pritisnite i otpustite radne kočnice nekoliko puta i ponovno izmjerite hod potisne šipke kako biste potvrdili da je unutar ograničenja.
7. Provjerite da li se kotač slobodno okreće nakon otpuštanja kočnice. Ako se ne dogodi, kočnica se vuče — još više odstupite od podešavanja.

Cilj je udarac poluge od između 3/4 inča i primjenjivog maksimalnog ograničenja za tip komore. Hod koji je prekratak — ispod 3/4 inča — ukazuje na to da papuče idu preblizu bubnju i može uzrokovati otpor kočnica, nakupljanje topline i prerano trošenje obloge.

Znakovi neispravnog ili neispravnog regulatora opuštenosti

Kvar regulatora labavosti ne najavljuje se uvijek dramatično. U mnogim slučajevima degradacija je postupna, pokazujući se prvo kao prekršaj pregleda na cesti, a ne kao iznenadni gubitak kočnice. Poznavanje znakova upozorenja omogućuje voznim parkovima da uhvate probleme prije nego što postanu prekršaji izvan upotrebe ili još gore.

• Pretjerani hod potisne poluge: Najizravniji pokazatelj. Ako se mjerenja hoda stalno približavaju ili premašuju zakonsku granicu unatoč tome što je ASA u radu, unutarnja spojka regulatora je vjerojatno istrošena izvan svog funkcionalnog raspona.
• Otpor kočnice i toplina: ASA koji je pretjerano podešen - pomaknuo je cipele predaleko prema bubnju - uzrokuje kontinuirani djelomični kontakt. Kraj kotača se zagrijava, obloge se prerano troše, au teškim slučajevima dolazi do pucanja bubnja ili kvara brtve kotača. Temperature površine bubnja iznad 300°F (149°C) u mirovanju jak su pokazatelj vučnih kočnica.
• Vuča vozila tijekom kočenja: Ako jedna strana osovine ima regulator labavosti koji nije podešen, a druga je unutar specifikacije, sila kočenja je nejednaka. Kamion vuče prema bočnoj strani s većom silom kočenja. Ovo se stanje pogoršava na skliskim površinama.
• Vidljiva korozija ili zakliještena osovinica: Veza između spojnice potisne šipke i otvora za podešavanje labavosti je zamka za koroziju. Zaklješteni klin znači da se poluga ne može pravilno okretati tijekom primjene kočnice, smanjujući učinkovit hod i silu kočenja.
• Labav ili neuredan osjećaj u tijelu regulatora: Rukom uhvatite polugu za podešavanje labavosti (kočnice otpuštene, kotači blokirani). Mora postojati minimalna igra. Pretjerana bočna ili rotacijska zračnost ukazuje na istrošenost unutarnjih komponenti ili labavi klin na bregastom vratilu.
• Čišćenje brtvi od masti: Pretjerano podmazivanje priključka regulatora labavosti tjera mast u unutarnji mehanizam i može oštetiti jednosmjernu spojku u ASA. Nasuprot tome, podešivači koji nemaju dovoljno masti korodiraju iznutra i zapinju.

Zamjena regulatora labavosti: kada i kako

Ne postoji univerzalni interval prijeđenih kilometara za automatsku zamjenu regulatora labavosti jer radni vijek uvelike ovisi o radnom okruženju, učestalosti podmazivanja, izloženosti soli na cesti i povijesti promjena obloga. Međutim, nekoliko uvjeta čini zamjenu obveznom, a ne izbornom.

Zamijenite regulator opuštenosti kada:

• Jedinica ne može održavati hod unutar zakonskih granica unatoč poznatom dobrom kočionom sustavu (dobre obloge, dobar bubanj, funkcionalna bregasta osovina).
• Unutarnje komponente su vidljivo korodirane, napuknute ili su se nepopravljivo zaglavile nakon podmazivanja.
• Tijelo regulatora pokazuje pukotine, ogoljene izbočine ili oštećenja od udarca od krhotina s ceste.
• Kočione obloge se mijenjaju, a ASA je u službi više od 500.000 milja bez zamjene — neke flote mijenjaju ASA pri svakom drugom ponovnom postavljanju kao standardna politika.
• Provrt klina je izdužen ili istrošen, što utječe na geometriju spoja potisne šipke i kraka.

Koraci instalacije za novi automatski regulator opuštenosti

1. Provjerite odgovara li zamjenski ASA originalu u duljini kraka, broju žljebova i promjeru otvora za utičnicu. Duljina ruke izravno utječe na mehaničku prednost — korištenje pogrešne duljine mijenja isporučeni moment kočnice, čak i ako hod podešavanja izgleda ispravno.
2. Provjerite utore bregastog vratila, čahure i nosač pauka prije ugradnje novog regulatora. Istrošena čahura bregastog vratila omogućuje bočno pomicanje bregaste osovine pod opterećenjem, uzrokujući neravnomjeran kontakt s oblogom.
3. Lagano podmažite žljebove bregastog vratila prije pritiska regulatora u položaj.
4. Ugradite klin s novim rascjepkom — nikada ponovno ne koristite rascjepka.
5. Izvršite početno ručno podešavanje prema specifikaciji proizvođača. Većina ASA zahtijeva jedan puni okret vijka za podešavanje kako bi se unutarnji mehanizam smjestio prije nego što se uključi automatska funkcija.
6. Primijenite i otpustite radne kočnice 10 puta od punog tlaka sustava kako biste omogućili ASA-u da se okrene i postavi svoj unutarnji položaj.
7. Izmjerite hod potisne šipke. Ako ostane izvan specifikacije nakon 10 aktiviranja kočnice, ponovno provjerite cijeli sklop kočnice prije nego što osudite novi regulator.
8. Podmažite fiting dok se svježa mast ne pojavi na brtvama regulatora - obično 2 do 4 pumpe standardnog pištolja za podmazivanje pri ugradnji.

Podmazivanje: Najzanemareniji aspekt održavanja regulatora opuštenosti

Mast nije izborna za dugovječnost regulatora zategnutosti — to je primarna obrana od unutarnje korozije koja prerano ubija regulatore. I ručni i automatski regulatori labavosti imaju fitinge za podmazivanje (Zerk fitinge) koji se moraju servisirati prema definiranom rasporedu.

Standardna preporuka većine OEM proizvođača je podmazivanje fitinga za podešavanje labavosti svakih 25.000 milja ili na svakom PM servisu, što god nastupi prije . U teškim radnim ciklusima — cisterne koje rade na posoljenim zimskim cestama, kamioni za smeće u abrazivnim okruženjima, vozila za smeće s čestim stajanjem i pokretanjem — taj bi se interval trebao skratiti na 10.000–15.000 milja.

Koristite samo NLGI stupanj 1 ili stupanj 2 masti za šasiju koja zadovoljava ASTM D4950 klasifikaciju GC-LB ili specifične preporuke proizvođača šasije. Ne koristite mast s litij kompleksom u primjenama gdje OEM navodi kalcijev sulfonat ili neku drugu kemiju — nekompatibilne masti mogu uzrokovati unutarnje odvajanje i ubrzati trošenje umjesto da ga spriječe.

Prilikom podmazivanja pumpajte polagano dok se svježa mast ne pojavi na brtvi ili mjestu pročišćavanja. Sile prekomjernog pumpanja mast prolaze kroz unutarnje brtve i u mehanizam kvačila ASA, što može onemogućiti funkciju samopodešavanja. Dvije do tri pumpe ručnog pištolja za podmazivanje dovoljne su za većinu dizajna. Ako fiting ne prihvaća mast, unutarnji provrt je ili pun stvrdnute stare masti ili je fiting začepljen. Nemojte forsirati dodatni pritisak — uklonite spojnicu, očistite otvor i ponovno podmažite.

Duljina kraka za podešavanje opuštenosti i moment kočenja: Zašto je geometrija važna

Duljina kraka regulatora labavosti mjeri se od središta provrta bregastog vratila do središta rupe za osovinicu. Ova je dimenzija kritična jer postavlja mehaničku prednost — omjer linearne sile iz kočione komore i rotacijskog momenta koji se primjenjuje na bregastu osovinu.

Standardne duljine ruku za sjevernoameričke kamione počinju od 5-1/2 inča do 6-3/8 inča , pri čemu je 5-1/2 inča najčešće na pogonskim osovinama, a 6 inča na nekim upravljačkim osovinama i prikolicama. Odnos između duljine kraka i okretnog momenta je izravan: duži krak proizvodi više rotacijskog momenta od iste sile potisne šipke, ali zahtijeva veći hod potisne šipke da bi se postigao isti kut rotacije bregaste osovine. Zbog toga miješanje duljina krakova preko osovine — čak i za pola inča — stvara problem ravnoteže kočnica.

Kada je originalna dužina kraka regulatora labavosti nepoznata - na primjer, kada je jedinica zamijenjena na terenu bez dokumentacije - najsigurnija praksa je izmjeriti preostali regulator na suprotnoj strani osovine i točno ga uskladiti. Nemojte postavljati zadane na najčešću veličinu bez potvrde na suprotnoj strani.

Uobičajene pogreške koje flote čine s automatskim regulatorima opuštenosti

Prijelaz s ručnih na automatske regulatore labavosti uveo je novu kategoriju pogrešaka u održavanju — pogreške koje proizlaze iz nerazumijevanja rada ASA. Oni se dosljedno navode u kršenju pravila o prekidu rada kočnica i istragama nakon nesreća.

• Ručno ponovno podešavanje ASA u radu: Ovo je najčešća pogreška. Okretanje vijka za podešavanje na funkcionalnom ASA-u pomiče brijeg naprijed, ali sljedeća uporaba kočnice uzrokuje ponovno samopodešavanje ASA-e — što često rezultira pretjeranim podešavanjem i otporom kočnice. Ako ASA nije podešen, utvrdite zašto, a ne samo da ga silom ključem vratite u specifikaciju.
• Preskakanje postupka ciklusa nakon instalacije: Ugradnja ASA i odmah slanje kamiona na pregled bez višestrukog pritiskanja kočnica znači da regulator nije dovršio početno samonamještanje. Mjerenja hoda obavljena prije bicikliranja često će izgledati izvan specifikacija čak i kada je jedinica savršeno funkcionalna.
• Ugradnja ASA bez zamjene istrošenih čahura bregastog vratila: Čahura s bočnim trošenjem od 0,020 inča omogućuje pomicanje brijega pri kočenju, stvarajući nedosljedan kontakt papuče i nepravilna mjerenja hoda. Novi ASA ne može ispraviti ovaj uzvodni problem.
• Zanemarivanje pregleda kontrolne ruke: Većina ASA-a koristi kontrolnu ručicu koja se naslanja na fiksnu referentnu točku na pauku osovine ili pauku kočnice da osjeti hod komore. Ako je ova ruka savijena, nedostaje ili je nepravilno postavljena, ASA ne može osjetiti stvarni hod i prilagodit će se ili previše ili premalo.
• Korištenje pogrešnog zamjenskog dijela: Nisu svi ASA međusobno zamjenjivi. Broj žljebova, veličina žljebova (grubo u odnosu na fino), duljina kraka i promjer rupe za klin moraju odgovarati. Instaliranje ASA s drugačijim brojem žljebova od izvorne bregaste osovine uzrokovat će da se jedinica ne uspije uključiti ili će skinuti klinove unutar prvih nekoliko stotina milja.

CVSA kriteriji inspekcije i uvjeti izvan upotrebe

Commercial Vehicle Safety Alliance (CVSA) objavljuje godišnje kriterije izvan upotrebe koje inspektori koriste tijekom pregleda na cesti razine I, II i III. Podešavanje kočnice — posebno hod potisne poluge — jedno je od najčešće spominjanih stanja izvan pogona na gospodarskim vozilima u Sjevernoj Americi.

Prema CVSA podacima iz nedavnih ciklusa inspekcije, kvarovi kočionog sustava dosljedno čine više od 40% svih naloga za prekid rada vozila , pri čemu podešavanje kočnice (povezano s regulatorom labavosti) čini značajan dio tog ukupnog broja. Tijekom CVSA-inog godišnjeg Tjedna sigurnosti kočnica — koji se obično održava krajem kolovoza — inspektori posebno ciljaju podešavanje kočnica kao primarnu provjeru.

Vozilo se stavlja van upotrebe radi podešavanja kočnica kada:

• Primijenjeni hod bilo koje kočne komore jednak je ili premašuje navedeni maksimum za tu vrstu i veličinu komore.
• Podešivač labavosti je napuknut, slomljen ili nedostaje.
• Zatik nedostaje, jako je istrošen ili nije dobro pričvršćen.
• Regulator labavosti je labav na bregastom vratilu ili bregasto vratilo ima preveliki zazor.

Iz perspektive operacija voznog parka, jedna narudžba izvan usluge pokreće gubitak prihoda, zadržavanje vozača, troškove vuče ako je primjenjivo i ocjenu na SMS (Sustav mjerenja sigurnosti) prijevoznika koja utječe na CSA postotni rang tijekom 24 mjeseca. Trošak propuštenog pregleda regulatora labavosti rutinski premašuje 2.000 do 5.000 USD kada se izračuna ukupni radni učinak — daleko više od troška samog regulatora.

Slack Adjuster odabir prema vrsti aplikacije

Ne odgovara svaki regulator opuštenosti svakom kamionu ili prikolici. Radni uvjeti, konfiguracija osovine i vrsta kočne komore utječu na ispravan odabir. Sljedeća analiza pokriva najčešće scenarije.

Primjene pogonskih osovina

Pogonske osovine na traktorima klase 8 obično koriste kočione komore tipa 30 ili tipa 24 uparene s ASA-ima od 5-1/2 inča. Visoki zahtjevi okretnog momenta opterećenih tandem osovina i toplinski stres planinskih nagiba čine poštivanje intervala podmazivanja posebno važnim ovdje. ASA sa zatvorenim tijelom i produljenim intervalima podmazivanja (do 100.000 milja na nekim premium jedinicama) dostupni su i sve ih više preferiraju flote za duge relacije koje pokušavaju smanjiti servisne događaje na cesti.

Primjene upravljačkih osovina

Upravljačke osovine predstavljaju jedinstvene izazove pakiranja jer regulator labavosti mora osloboditi upravljački zglob kroz cijeli raspon hoda upravljača. Neki dizajni upravljačkih osovina koriste kraće, pomaknuto tijelo regulatora labavosti kako bi se izbjegao kontakt s zglobom u punom položaju. Zamjena regulatora labavosti upravljačke osovine sa standardnom jedinicom pogonske osovine — čak i onom s odgovarajućom duljinom ruke — može rezultirati smetnjama koje oštećuju i regulator i geometriju upravljanja.

Primjene osovina prikolice

Prikolice se rjeđe održavaju nego traktori, što odabir kvalitete ASA čini posebno važnim. Prikolice parkirane u skladištu na otvorenom suočavaju se s korozijom, prodorom vlage i produljenim razdobljima između pregleda. Vrhunski ASA za prikolice s unutarnjim komponentama od nehrđajućeg čelika i boljim dizajnom brtvi nude značajno duži vijek trajanja u ovim uvjetima. Prikolica s tri nepodesena regulatora labavosti može proći letimičan vizualni pregled i još uvijek biti izrazito neusklađena pri mjerenju hoda — nešto što samo ručno mjerenje otkriva.
