Kako prepoznati automatski regulator labavosti?

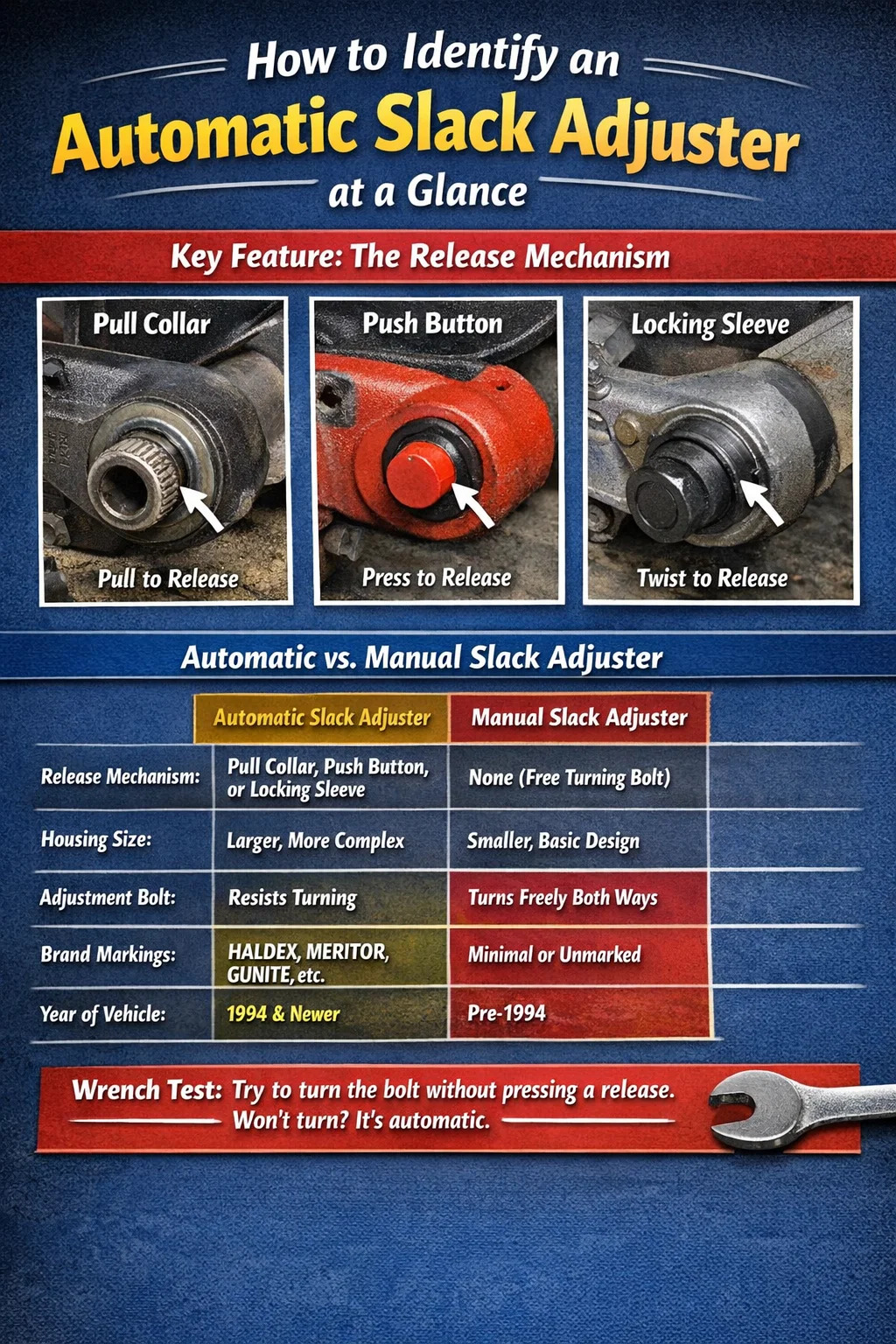

Kako na prvi pogled prepoznati automatski regulator opuštenosti

Automatski regulator labavosti može se prepoznati po prisutnost mehanizma za otpuštanje na tijelu regulatora — ili obujmica koja se povlači, gumb ili čahura za zaključavanje — smještena u blizini vijka za podešavanje pužnog zupčanika. Ova značajka otpuštanja najpouzdaniji je vizualni pokazatelj koji razlikuje automatski regulator labavosti (ASA) od ručnog. Na ručnom regulatoru, šesterokutni vijak se slobodno okreće u oba smjera bez mehanizma za zaključavanje. Na automatskom podešavaču taj isti vijak zaštićen je sustavom kvačila ili papučice koji sprječava slučajno pomicanje tijekom normalnog rada kočnice.

Osim mehanizma za otpuštanje, automatski regulatori labavosti također imaju tendenciju da imaju a veće i složenije stanovanje nego ručne jedinice, često s vidljivim oznakama lijevanja, logotipima marke i žigovima s brojevima dijelova na tijelu regulatora. Ako ste ispod kamiona ili prikolice i niste sigurni koju vrstu gledate, najbrža provjera je ova: pokušajte okrenuti vijak pužnog zupčanika bez pritiskanja ili povlačenja bilo čega. Ako se opire ili se uopće ne pomakne, gotovo sigurno gledate u automatski regulator s uključenom spojkom.

Odjeljci u nastavku to dalje raščlanjuju — prema fizičkim značajkama, oznakama specifičnim za marku, zahtjevima za starost vozila i scenarijima identifikacije u stvarnom svijetu.

Pravna osnova: zašto su automatski regulatori opuštenosti sada standard

Prije nego što uđemo u fizičku identifikaciju, pomaže razumjeti regulatorni kontekst. Ispod 49 CFR 393,53 , Federalna uprava za sigurnost prijevoznika (FMCSA) zahtijeva sva komercijalna motorna vozila sa zračnim kočnicama proizvedena na ili nakon 20. listopada 1994. godine biti opremljen automatskim regulatorom labavosti. Ovo se odnosi na traktore, prikolice, autobuse i bilo koji drugi CMV sa zračnim kočenjem iznad 10.000 lbs GVWR.

Što to praktično znači: ako radite na bilo kojem kamionu ili prikolici napravljenoj u posljednjih 30 godina, trebali biste očekivati ​​automatske regulatore labavosti kao zadane postavke. Ručni regulatori na vozilima nakon 1994. predstavljaju ili modifikaciju koja nije usklađena, specijalnu ili vojnu primjenu ili opremu koja je bila neispravno servisirana. Ako vidite nešto što se čini kao ručni regulator na novijem vozilu, to je znak za uzbunu koji vrijedi istražiti prije bilo kakvog rada na kočnicama.

Vozila prije 1994. godine - stariji jednoosovinski ravni kamioni, starinske prikolice, neki tranzitni autobusi - mogu legitimno još uvijek imati ručne regulatore. Metoda identifikacije za njih se razlikuje, što je obrađeno u posebnom odjeljku u nastavku.

Fizičke značajke koje identificiraju automatski regulator opuštenosti

Kada fizički pregledavate sklop kočnice, potražite ove specifične značajke na ruci za podešavanje i kućištu:

Mehanizam otpuštanja

Ovo je značajka koja definira. Svaki automatski regulator labavosti ima neki oblik sustava za otpuštanje ugrađen u kućište pužnog prijenosnika. Tri najčešće konfiguracije su:

• Ovratnik na povlačenje: Cilindrični prsten oko osovine vijka za podešavanje koji se mora povući prema van i držati kako bi se odvojila unutarnja spojka. Nalazi se na Haldexu i mnogim Gunite modelima. Ovratnik je tipično nazubljen ili rebrast za prianjanje i sjedi u ravnini s kućištem kada je zahvaćen.
• Tipka: Gumb postavljen sa strane na kućište regulatora, obično opterećen oprugom, koji otključava papučicu kada se pritisne. Uobičajeno na regulatorima Meritor (Rockwell). Gumb je tipično 8-12 mm u promjeru i nalazi se u udubljenom džepu sa strane kućišta pužnog prijenosnika.
• Navlaka ili kapa za zaključavanje: Zaštitna kapica ili rukavac preko vijka za podešavanje koji uključuje funkciju otpuštanja. Manje uobičajeno, ali se nalazi na nekim regulatorima europskih specifikacija koji se koriste u operacijama mješovite flote.

Ako vidite bilo koju od ovih značajki u blizini vijka pužnog zupčanika, gledate u automatski regulator labavosti. Nema izuzetaka.

Veličina i složenost kućišta

Automatski regulatori labavosti imaju znatno veće kućište pužnog prijenosnika od ručnih regulatora. Kućište treba sadržavati mehanizam kvačila, papučicu i unutarnju oprugu — tako da je glomaznije. Kućište ručnog regulatora je kompaktno i jednostavno, u biti samo odljev oko pužnog zupčanika. Tipično je kućište automatskog regulatora 50–75% veći u dijelu pužnog prijenosnika , često grubo pravokutnog ili ovalnog presjeka za razliku od aerodinamičnog oblika ručne jedinice.

Veličina i dubina šesterokutnog vijka

Vijak za podešavanje na automatskom regulatoru opuštenosti obično je malo udubljen u kućište ili zaštićen prstenom za otpuštanje, umjesto da bude potpuno izložen. Uobičajene šesterokutne veličine su 3/4" na Haldex jedinicama , 9/16" na većini Meritor jedinica , i 5/8" na jedinicama Gunite . Na ručnom regulatoru, vijak je potpuno izložen bez okolnog hardvera.

Oznake za lijevanje i utiskivanje

Većina automatskih regulatora labavosti ima naziv ili logotip proizvođača utisnut izravno u kućište regulatora, zajedno s brojem dijela, duljinom ruke i često strelicom za smjer ugradnje. Uobičajene oznake uključuju "HALDEX," "MERITOR," "GUNITE," "BENDIX" ili numeričke dijelove kao što su prefiksi "MGM" ili "HB". Ručni regulatori iz starijih proizvodnih serija često nisu označeni ili imaju samo minimalne kodove za lijevanje.

Vodič za identifikaciju marke po marki za automatske regulatore opuštenosti

Svaki veliki proizvođač ima dosljedne vizualne znakove u svojim linijama proizvoda za automatsko podešavanje labavosti. Poznavanje toga čini identifikaciju bržom, posebno u prljavim ili slabo osvijetljenim uvjetima ispod vozila.

Haldex automatski regulatori opuštenosti

Haldex je jedan od najraširenijih brendova u sjevernoameričkim voznim parkovima. Njihovi automatski regulatori mogu se prepoznati po:

• Istaknuti ovratnik za otpuštanje na potezanje s nazubljenom površinom za držanje koja okružuje 3/4" šesterokutni vijak
• "HALDEX" izliveno ispupčenim slovima na tijelu regulatora
• Relativno pravokutno kućište pužnog prijenosnika sa zaobljenim kutovima
• Duljine ruku u rasponu od 5,5" do 6,5" , utisnut ili izliven u blizini rupe za klin
• Priključak za podmazivanje (zerk) na kraju kućišta pužnog prijenosnika, obično 1/4"-28 navoj

Haldex regulatori uobičajeni su na Freightliner, Volvo i mnogim osovinama prikolica uključujući one Hendrickson i Dana.

Meritor (Rockwell) automatski regulatori opuštenosti

Meritor automatski regulatori labavosti mogu se prepoznati po:

• A bočno postavljeno dugme na kućištu pužnog zupčanika — ovo je najprepoznatljiviji Meritor identifikator
• "MERITOR" ili "ROCKWELL" uliven u kućište (starije proizvodne jedinice često čitaju "ROCKWELL")
• A 9/16" šesterokutni vijak za podešavanje , blago uvučen u prednju stranu kućišta
• Kućište pužnog zupčanika ovalnijeg oblika u usporedbi s kutijastim Haldex profilom
• Uobičajeno na kamionima Peterbilt, Kenworth, International i Mack

Gunite Automatski regulator opuštenostis

Gunite (sada dio obitelji Accuride) regulatori uobičajeni su na starijim prikolicama i tranzitnim autobusima. Identifikacijski markeri uključuju:

• A mehanizam za otpuštanje ovratnika , po konceptu sličan Haldexu, ali s nešto drugačijim profilom — često više cilindričnim
• "GUNITE" odliven na tijelu, ponekad popraćen brojem dijela koji počinje s "ASA"
• A 5/8" šesterokutni vijak u mnogim primjenama
• Osjećaj izrazito krutog pužnog zupčanika zbog strožih unutarnjih tolerancija - često se pogrešno smatra zakvačenim regulatorom pri prvom susretu

Bendix automatski regulatori opuštenosti

Bendix regulatori se najčešće pojavljuju na školskim autobusima i kamionima srednje nosivosti. Mogu se identificirati prema:

• "BENDIX" ili "BW" lijevani na kućištu
• A otpuštanje ovratnika povlačenjem s glatkom (bez izbočina) završnom obradom — malo drugačiji taktilni osjećaj od Haldexa
• Kompaktnije kućište u usporedbi s Meritor ili Haldex jedinicama iste duljine ruke
• Obično uparen s komponentama temeljne kočnice Bendix na istoj osovini

Automatski naspram ručnog regulatora opuštenosti: usporedna usporedba

Donja tablica sažima ključne vizualne i funkcionalne razlike između automatskih i ručnih regulatora labavosti, korisne kao brza referenca pri obavljanju pregleda pod nepoznatom opremom:

Kako potvrditi vrstu kada vizualni pregled nije uvjerljiv

U stvarnim uvjetima u trgovini, regulatori labavosti često su zaprljani cestom, masnoćom i hrđom. Oznake odljevka mogu biti nečitljive, a mehanizam za otpuštanje može biti zaklonjen. Kada se to dogodi, koristite ove dodatne metode potvrde:

Test ključem

Namjestite odgovarajući ključ na vijak za podešavanje i primijenite umjerenu silu okretanja u smjeru suprotnom od kazaljke na satu bez pritiskanja gumba ili povlačenja prstena. Na automatskom regulatoru labavosti, vijak će opirati se ili se uopće ne micati — unutarnja spojka sprječava povlačenje bez aktiviranja otpuštanja. Na ručnom regulatoru, vijak će se okrenuti normalnim naporom ključa. Ovo je pouzdan test koji traje oko 5 sekundi i ne zahtijeva čišćenje tijela regulatora.

Provjerite datum proizvodnje vozila

Pločica s identifikacijskim brojem vozila (VIN) na dovratniku ili vanjskoj strani kabine daje vam datum proizvodnje. Ako je vozilo izgrađeno Nakon listopada 1994 savezni zakon zahtijeva automatske regulatore opuštenosti. Ovo značajno sužava vašu identifikaciju — ako je kamion proizveden nakon 1994. i regulator nema očigledan mehanizam za otpuštanje, nešto je promijenjeno ili pogrešno instalirano i treba daljnju istragu.

Potražite broj dijela

Ako možete pročitati bilo koji broj dijela s kućišta regulatora - čak i djelomično - usporedite ga s katalogom proizvođača. Haldex, Meritor i Bendix održavaju online baze podataka o dijelovima. Prefiks broja dijela "MGM-" obično označava Meritor, prefiksi "90-" ili "HA-" označavaju Haldex, a "ASA" u bilo kojem položaju potvrđuje da se radi o automatskom regulatoru labavosti bez obzira na marku. Mnogi katalozi O'Reilly, FleetPride i Truck Parts & Equipment također upućuju na ove brojeve s jasnom oznakom ASA naspram priručnika.

Konzultirajte oznaku specifikacije kočnice vozila

Mnogi kamioni i prikolice imaju oznaku sa specifikacijom kočnice zakovicama ili vijcima pričvršćenu na okvir vozila blizu stražnje osovine ili unutar dovratnika. Ova oznaka navodi veličinu komore kočnice, duljinu ruke regulatora i vrstu regulatora. Oznaka koja glasi "ASA" ili "Auto Slack" je uvjerljiva. Ako oznaka nedostaje - uobičajeno na starijim prikolicama - upotrijebite gore navedene metode fizičkog pregleda.

Prepoznavanje neispravnog automatskog regulatora opuštenosti

Prepoznavanje automatskog regulatora labavosti ne znači samo njegovo razlikovanje od ručnog — to također znači prepoznavanje kada automatski regulator ne uspijeva obaviti svoj posao. Neispravan automatski regulator labavosti jedan je od najčešćih uzroka kvarova kočnica izvan pogona u Sjevernoj Americi, čineći značajan udio navoda povezanih s kočnicama tijekom brzih pregleda CVSA.

Znakovi da se automatski regulator ne podešava sam

• Hod potisne šipke premašuje zakonsku granicu pri servisnoj primjeni od 90 psi — za standardnu komoru tipa 30 ta je granica 2,0 inča. Sve preko toga na kočnici koja se trebala automatski podešavati je pokazatelj kvara.
• Moždani udar je progresivno raste kroz uzastopne preglede bez ikakve zamjene obloge. Zdrav automatski regulator održava hod unutar dosljednog raspona kako se obloga troši — ne dopušta postupno zanošenje.
• Podešivač pretjerano zateže nakon kočenja, uzrokujući povlačenje ili blokiranje kotača pri maloj brzini. To znači da papučica preagresivno pomiče, obično zbog oštećene ili istrošene opruge kvačila.
• Vijak pužnog zupčanika slobodno okreće bez aktiviranja otpuštanja — što znači da se unutarnja spojka istrošila i regulator se učinkovito ponaša kao ručna jedinica koja ne želi zadržati položaj.
• Vizualni dokaz o napuknuto ili slomljeno kućište , savijena ruka ili klin s više od 1/8" bočne zračnosti — bilo što od toga čini regulator nefunkcionalnim bez obzira na to je li sam mehanizam kvačila netaknut.

Propisi FMCSA izričito zabranjuju kompenzaciju neispravnog automatskog regulatora labavosti ručnim podešavanjem. Ispod 49 CFR 393,53(b) , ako automatski regulator zahtijeva ponovljenu ručnu intervenciju kako bi ostao unutar granica hoda, regulator se mora zamijeniti - ne ponovno podešavati. Ovo je problem usklađenosti, a ne samo preferencija održavanja.

Duljina ruke automatskog regulatora opuštenosti: Kako to očitati i provjeriti

Duljina ruke je kritična specifikacija koja je utisnuta ili utisnuta na svaki automatski regulator labavosti. Mjeri se od središte provrta osovine S-bregaste osovine do središta rupe za osovinicu . Ovo mjerenje određuje mehaničku prednost koju regulator pruža i mora odgovarati specifikaciji kočnice vozila.

Uobičajene duljine ruku u sjevernoameričkim flotama:

• 5,5 inča — najčešće na upravljačkim osovinama i nekim lakšim pogonskim osovinama
• 6,0 inča — standard za većinu tandem pogonskih osovina i osovina prikolica
• 6,5 inča — koristi se na nekim osovinama teških i posebnih prikolica s većim kočnim komorama

Duljina kraka obično je utisnuta blizu kraja rupe za klin u obliku broja poput "5,5", "6" ili "6-1/2". Na nekim jedinicama Meritor pojavljuje se kao uzdignuti odljevak, a ne kao utisnut broj. Prilikom zamjene automatskog regulatora labavosti, zamjena mora točno odgovarati izvornoj duljini kraka — korištenje kraka od 5,5 inča gdje je navedeno 6 inča smanjuje moment kočenja za otprilike 8,3% , što je mjerljivo i potencijalno opasno smanjenje sile zaustavljanja.

Orijentacija ugradnje: desni nasuprot lijevim automatskim regulatorima opuštenosti

Automatski regulatori labavosti su isporučeni — što znači da su dizajnirani za lijevu (vozačevu) ili desnu (suvozačevu) stranu osovine. Instaliranje pogrešnog regulatora uzrokuje da unutarnja spojka radi suprotno od smjera primjene kočnice umjesto s njim, što rezultira regulator se olabavi, a ne zateže dok se kočnice aktiviraju — opasan način kvara koji ne mora biti odmah očit tijekom statičkog pregleda.

Kako prepoznati ispravnu ruku:

• Potražite strelica ili oznaka "R" / "L". lijevani ili utisnuti na tijelu regulatora. Mnogi Haldex i Meritor regulatori označavaju smjer rotacije bregastog vratila ili imaju izričite oznake lijevo/desno.
• Neki regulatori jesu univerzalni (neručni) — rade s obje strane. Oni se prepoznaju po tome što nemaju L/R oznaku i po opisima brojeva dijelova koji uključuju "univerzalno" ili "neručno".
• Ako ste u nedoumici, provjerite OEM specifikaciju kočnice za osovinu. Specifikacija će pokazati je li potreban ručni ili univerzalni regulator, i ako postoji, na koju se stranu svaki broj dijela odnosi.

Pogrešno postavljen automatski regulator labavosti instaliran na vozilu može proći statičku provjeru jer pužni prijenosnik i kućište izgledaju ispravno — greška postaje vidljiva tek tijekom dinamičkog testiranja ili kada se hod mjeri nakon opetovanih kočenja i utvrdi se da raste umjesto da ostaje dosljedan.

Automatska identifikacija regulatora opuštenosti tijekom pregleda prije putovanja ili DOT pregleda

Tijekom inspekcije prije putovanja ili formalne DOT provjere kočnica, od vozača i inspektora se ne očekuje da izvrše potpuno mehaničko rastavljanje kako bi identificirali vrstu regulatora. Međutim, nekoliko provjera može se obaviti izvan kotača kako bi se potvrdilo da je automatski regulator labavosti prisutan i da radi:

1. Vizualna provjera prisutnosti: Pogledajte kroz otvor kotača (ili upotrijebite svjetiljku) kako biste locirali polugu za podešavanje između potisne šipke zračne komore i osovine S-brega. Potvrdite da vidite kućište pužnog prijenosnika s vidljivim prstenom za otpuštanje ili gumbom — to potvrđuje da je instalirana automatska jedinica.
2. Mjerenje hoda: S pomoćnikom koji primjenjuje tlak radne kočnice od 90 psi, izmjerite hod potisne šipke pomoću ravnala ili mjerača hoda kočnice. Usporedite s ograničenjem za vašu vrstu komore. Hod unutar specifikacija bez nedavnog ručnog podešavanja potvrđuje da ASA radi.
3. Provjera slobodnog udarca: S otpuštenim kočnicama, poluga bi trebala biti 5/8" do 3/4" slobodnog hoda prije nego što se osjeti otpor. Ovo je razmak koji održava automatski regulator. Previše slobodnog hoda (preko 1 inča) ukazuje na nedovoljno podešavanje; nedostatak slobodnog hoda ukazuje na pretjerano zatezanje ili zakliještenje regulatora.
4. Konzistencija poteza nakon nanošenja: Pritisnite i otpustite kočnice 10 puta, zatim ponovno izmjerite hod. Ako se hod značajno promijenio - osobito ako je porastao - automatski regulator ne radi ispravno.

Pregledi CVSA razine 1 uključuju provjere podešavanja kočnica na svakom položaju kočnice. Inspektori mjere primijenjeni hod i uspoređuju ga s ograničenjima tipa komore. Vozilo sa 20% ili više njegovih kočnica nije podešeno suočava se s nalogom za izvan službe. Na standardnoj traktorskoj prikolici s 18 kotača s 10 položaja radne kočnice to znači samo 2 nepodešene kočnice može cijelu opremu staviti van upotrebe.

Često postavljana pitanja o prepoznavanju automatskih regulatora opuštenosti

Može li automatski regulator opuštenosti izgledati identično ručnom ako nedostaje ovratnik za otpuštanje?

Malo je vjerojatno ali moguće. Ako je prsten za povlačenje slomljen ili uklonjen, donji šesterokutni vijak i kućište pužnog zupčanika i dalje su vidljivi — ali vijak će se i dalje opirati okretanju bez mehanizma za otpuštanje, jer je unutarnja spojka netaknuta. Test ključem (pokušaj okretanja vijka u smjeru suprotnom od kazaljke na satu bez ikakvog otpuštanja) i dalje će otkriti da je to automatska jedinica čak i ako je sam prsten oštećen.

Postoje li automatski regulatori opuštenosti za sustave zračnih disk kočnica?

Sustavi zračnih disk kočnica uopće ne koriste tradicionalnu polugu za podešavanje opuštenosti. Imaju integrirani mehanizam za podešavanje ugrađen u tijelo čeljusti. Ovi sustavi automatski interno kompenziraju istrošenost jastučića, ali komponenta se ne naziva regulatorom opuštenosti — naziva se regulator istrošenosti jastučića ili unutarnji regulator. Kada identificirate komponente kočnice na osovini disk kočnice, odsutnost vanjske ručice za podešavanje sama je po sebi pokazatelj da imate posla s disk sustavom.

Što ako nađem ručni regulator labavosti na kamionu nakon 1994?

Ovo je problem usklađenosti. Prema propisima FMCSA, nezakonito je upravljati CMV-om sa zračnim kočnicama proizvedenim nakon 1994. godine u međudržavnoj trgovini s instaliranim ručnim regulatorom labavosti. Vozilo treba isključiti iz upotrebe dok se ne ugradi odgovarajući automatski regulator. Neki okviri prije 1994. dobivaju nove karoserije ili kabine, stvarajući zabunu — uvijek provjerite pomoću datuma proizvodnje VIN pločice umjesto da pretpostavljate na temelju vanjskog izgleda vozila.

Postoji li razlika između "samopodešavajućeg" i "automatskog" regulatora labavosti?

Ne — ovi se izrazi u industriji koriste naizmjenično. "Automatski regulator labavosti", "samopodešavajući regulator labavosti" i "ASA" svi se odnose na istu kategoriju uređaja: uređaj koji održava pravilnu prilagodbu kočnice automatski pomoću papučice i čegrtaljke ili mehanizma kvačila koji se aktivira tijekom ciklusa pritiskanja i otpuštanja kočnice.
